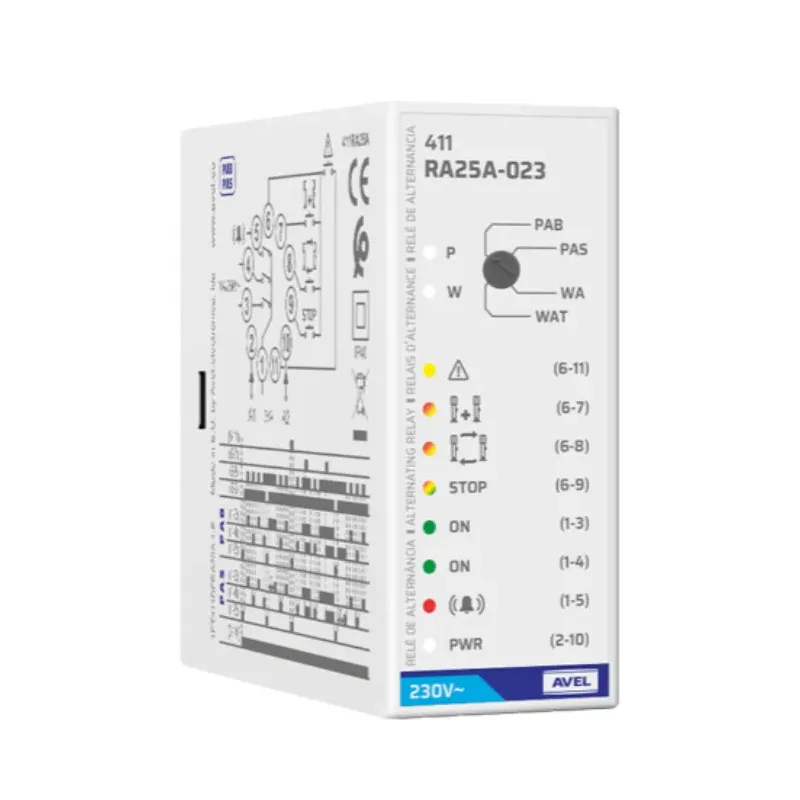

RELE ALTERNANCIA 411 RA25A-023 230Vca AVEL

Operación

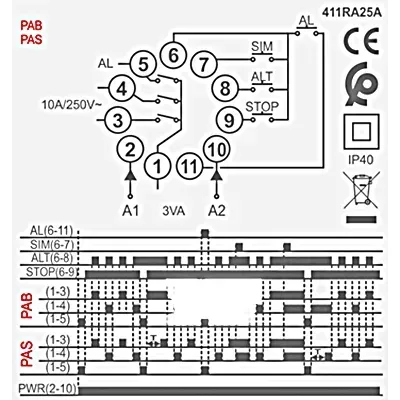

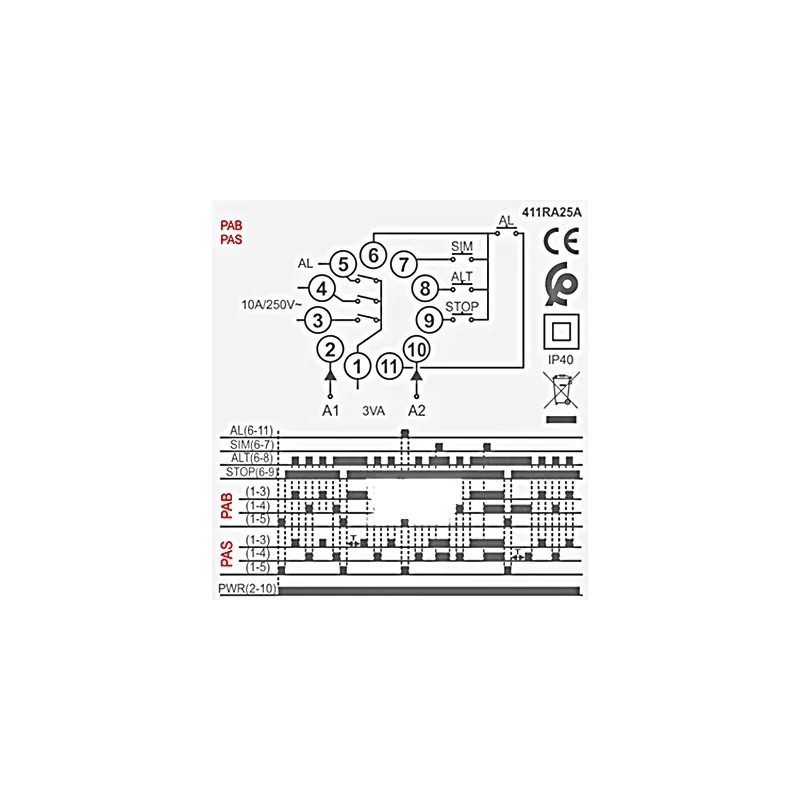

-Si se selecciona una de las opciones para plantas hidropresoras (PAB o PAS) y hay agua en el depósito, indicado por el comando de alarma de falta de agua (6-9) cerrado, siempre que se cierre el comando de alternancia (6-8), los relés de salida (1-3) y (1-4) se activan alternativamente.

Si el mando de simultaneidad (6-7) también cierra, el relé hace que las dos salidas (1-3) y (1-4) permanezcan cerradas simultáneamente.

Si este comando se vuelve a abrir, nada cambia, los dos relés de salida permanecen cerrados hasta que se abre el comando de alternancia (6-8).

Siempre que se cierra el comando de alarma de nivel alto (6-11), se activa la salida de alarma (1-5). Si no hay agua en el depósito, las dos salidas (1-3) y (1-4) permanecen abiertas.

Si el comando de alarma de falta de agua (6-9) se implementa mediante flotador, cuando se restablece el agua, el relé permite que las salidas (1-3) y (1-4) se arme inmediatamente, si se implementa mediante sondas, el relé solo permite que las salidas (1-3) y (1-4) se activen después de 4 minutos.

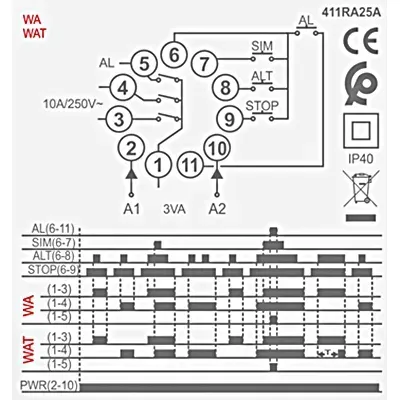

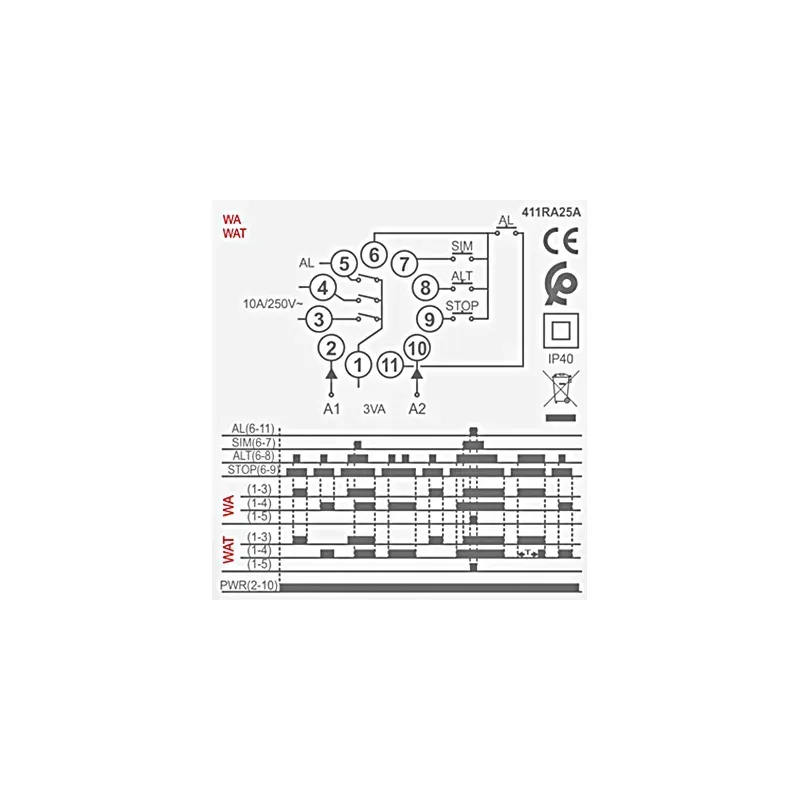

-Si se selecciona una de las opciones para plantas de efluentes (WA o WAT), cada vez que se cierran el comando de parada (6-9) y el comando de alternancia (6-8), los relés de salida (1-3) y (1-4) brazo alternativamente, apagándose sólo cuando se abre el control de parada (6-9).

Si el comando de simultaneidad (6-7) cierra, o en la opción con comando de simultaneidad temporizada, si el comando de palanca (6-8) se cierra por un tiempo mayor a 10 minutos, el relé provoca que ambas salidas (1-3) y (1-4) permanecen cerrados al mismo tiempo.

Si alguno de los comandos de alternancia (6-8) o simultaneidad (6-7) se vuelve a abrir, nada cambia y los dos relés de salida permanecen encendidos hasta que se abre el comando de parada (6-9).

Si se cierra el comando de alarma de nivel alto (6-11), se activa la salida de alarma (1-5).
