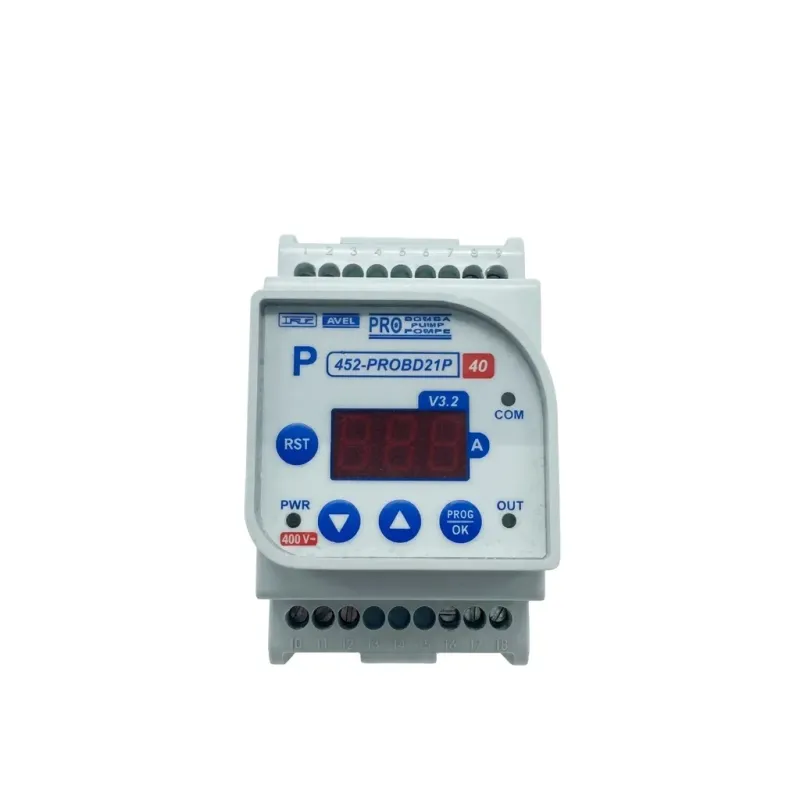

RELE ELECTRONICO DIGITAL 452-PROBD21P40 400V 16A AVEL

Caja modular (3 módulos) para aplicación en carril DIN.

Intensidades máximas y mínimas programables de 0 a 15,9A.

Indicación de relé con tensión de alimentación (10-11/10-12), mediante LED amarillo (PWR).

Indicación de errores de sobreintensidad y subintensidad en la pantalla.

Indicación del tiempo de espera para el reinicio automático en la pantalla.

Visualización de indicación de errores de sobretensión y subtensión.

Indicación en pantalla de comando de inicio/parada abierta.

Indicación frontal de la tensión nominal de alimentación del relé.

Indicación lateral del diagrama de funcionamiento.

Indicación del consumo del motor en display.

Indicación de comando de marcha/paro cerrado (8-9), mediante LED verde (COM).

Indicación de relé de salida conectado (17-18), mediante LED verde (OUT).

452PROBD21P40

Como funciona: Si el control de arranque/parada (8-9) está abierto, aparecerá un mensaje de comando de apertura (CO) en la pantalla. Cuando se cierra el comando de marcha/parada (8-9), señalado por el LED respectivo, y si no hay anomalías, se cerrará el relé de salida (17-18), señalado por el LED respectivo y la indicación en el display del valor de la intensidad existente. Si se alcanza el límite mínimo de intensidad por un período de tiempo mayor a 4 segundos, se apagará el relé de salida y aparecerá el mensaje de error de subintensidad “EIL” y el tiempo (en minutos) restante para el reinicio automático. El reset automático se intentará 3 veces, siendo los dos primeros intervalos de 5 minutos (valor predefinido de fábrica pero con posibilidad de ser modificado por el usuario), intentándose el último reset a los 99 minutos, transcurridos los cuales el relé se apaga definitivamente. , dejando el mensaje de error de baja intensidad “EIL”. El reseteo del relé sólo será posible presionando el botón de reseteo, interrumpiendo el comando de marcha/parada o cortando temporalmente el suministro eléctrico. Si se excede el límite de intensidad máxima por un período de tiempo mayor a 4 u 8 segundos, dependiendo de la sobrecarga verificada, esto provocará que el relé de salida se apague y se mostrará el mensaje de error de sobrecorriente alta “EIH” en la pantalla. . El reset del relé sólo es posible pulsando el botón de reset, interrumpiendo el comando de marcha/parada o cortando temporalmente el suministro eléctrico. Los valores límite de tensión están predefinidos en 195 V para la tensión mínima y 240 V para la tensión máxima. Superar estos límites no altera el funcionamiento del relé, sólo provoca que indique un mensaje de error intermitente de subtensión (EUL) o sobretensión (EUH) Características técnicas Tensiones de alimentación de CA: 230 V; 400V (Otros voltajes bajo pedido) Tolerancia de tensión de alimentación -15%...+10% Consumo < 3VA Dimensiones (L) 54mm x (H) 90mm x (D) 68mmRelé de salida Potencia de corte: 1500VA (6A/250V) Tensión máxima de corte: 400VAC
