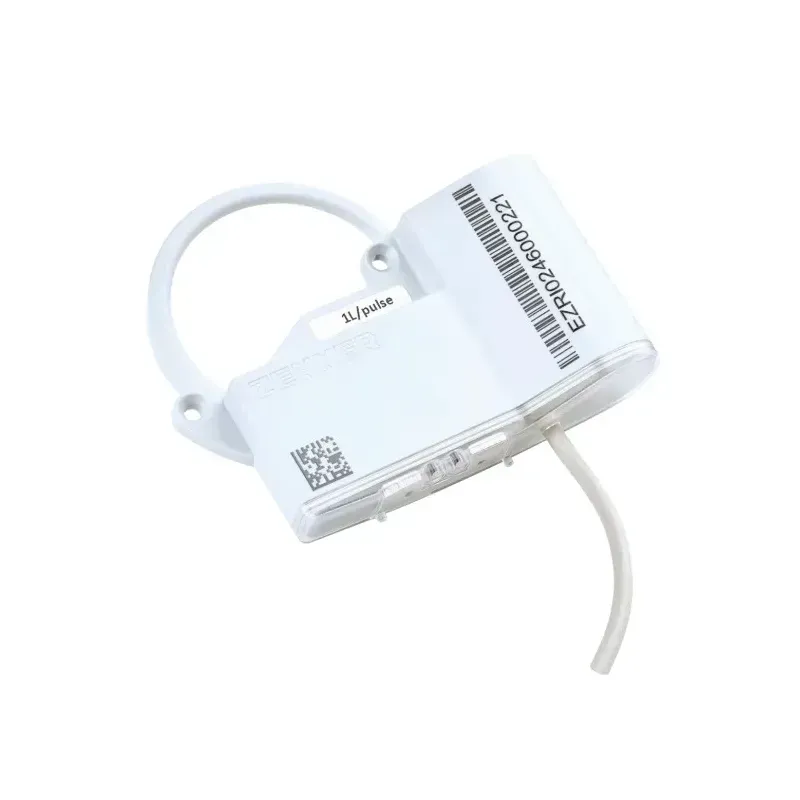

Módulo EDC ZENNER EDCMBPS‑1L con salida de impulsos electrónicos 1 L/pulso y interfaz M‑Bus cableada para integración de contadores de agua en sistemas estándar de lectura remota.
El Módulo EDC emisor de pulsos y M‑Bus 1 L/pulso ZENNER — referencia EDCMBPS‑1L — es un módulo electrónico de captura de datos (Electronic Data Capture, EDC) diseñado como accesorio para contadores de agua de la serie “‑M” de ZENNER. Combina dos funciones clave en un solo equipo: un emisor de pulsos electrónicos regularizados a 1 L por pulso y una **interfaz de comunicación M‑Bus (cableada) para integrar el contador en redes de lectura remota o sistemas de gestión de consumos.
Este módulo permite una lectura electrónica no reactiva del volumen de agua medido sin utilizar sensores Reed mecánicos, mejorando la fiabilidad de la señal de pulsos. Además, la interfaz M‑Bus permite la conexión directa con sistemas de lectura cableados basados en la norma EN13757‑3, facilitando la integración del contador en infraestructuras de telelectura o automatización.
🔹 Ventajas y funciones:
🔹 Seguridad y eficiencia:
Diseñado para evitar manipulaciones y lecturas incorrectas, el módulo proporciona una señal electrónica robusta y fiable que no altera la metrología del contador, es resistente a interferencias y compatible con sistemas de adquisición industrial o redes de telelectura.
🔹 Materiales y durabilidad:
El módulo está protegido contra el agua y el polvo (IP68), lo que permite su montaje en cámaras o arquetas junto a los contadores sin riesgo de daño por humedad.
🔹 Normativa o certificaciones aplicables:
La señal M‑Bus está diseñada según la norma EN13757‑3, ampliamente utilizada en infraestructuras de medición y lectura de consumos cableados.
🔹 Instalación y compatibilidad:
Este módulo es retro‑montable en contadores ZENNER equipados con disco modulador, permitiendo la actualización de equipos sin romper sellos de garantía ni modificar significativamente la instalación. Está preparado para reconocer el sentido de flujo, detectar desmontaje o inversión de conexión, y enviar la información por M‑Bus o a través de impulsos electrónicos según configuración.
⚙️ Características detalladas
Referencias específicas
Módulo EDC para montaje en contador de agua WPD y WPHD T50º Agua Fría DN 50 hasta DN 125 ZENNER con disco modulador , con interfaz M-Bus cableado Protocolo según EN13757-3 y Salida electrónica de 1 Impulso por cada 10 Litros - Referencia ; EDCMBPW-050-125-10L
