Módulo EDC ZENNER EDCMBPW‑400‑500: salida electrónica de 1000 L/pulso y comunicación M‑Bus cableada para integrar contadores de agua de gran diámetro en sistemas de lectura remota estándar.

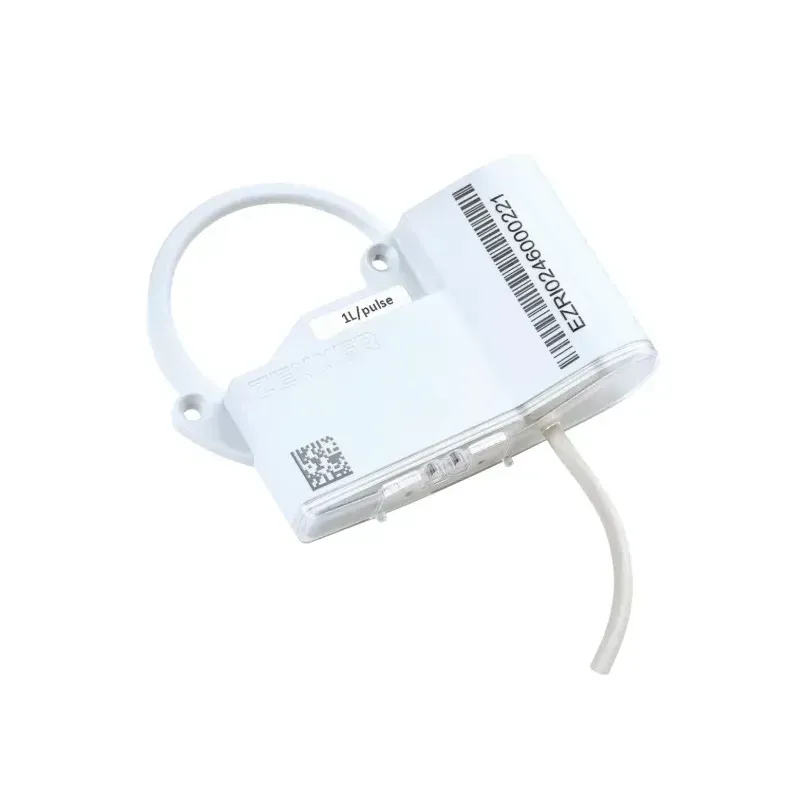

El **módulo EDC emisor de pulsos y M‑Bus 1000 L/pulso ZENNER — referencia EDCMBPW‑400‑500 es un módulo electrónico de captura de datos (Electronic Data Capture, EDC) especialmente diseñado para integrarse en contadores de agua ZENNER de gran diámetro (DN 400–DN 500), como los modelos WPHD con disco modulador. Con este módulo, el contador no solo emite impulsos electrónicos calibrados a 1000 litros por pulso, sino que también puede conectarse en una red de lectura remota cableada M‑Bus, permitiendo gestionar y adquirir datos de consumo de forma automática.
Este accesorio permite convertir la señal mecánica del contador en señales digitales y metadatos estructurados sin necesidad de usar sensores Reed tradicionales, aumentando la fiabilidad de la lectura y simplificando la integración con sistemas automatizados de adquisición de datos o telelectura.
🔹 Ventajas y funciones:
🔹 Seguridad y eficiencia:
El módulo está protegido según IP68, lo que permite su uso en cámaras o arquetas húmedas sin riesgo de daño. Además, está alimentado por batería interna de larga duración, reduciendo la necesidad de mantenimiento frecuente.
🔹 Materiales y durabilidad:
Diseñado para entornos exigentes, la electrónica integrada ofrece fiabilidad y resistencia térmica, manteniendo el rendimiento incluso en condiciones de uso continuado.
🔹 Normativa o certificaciones aplicables:
La comunicación M‑Bus del módulo cumple con la norma EN13757‑3, ampliamente utilizada en sistemas de telelectura cableada. La salida de impulsos sigue el modo U conforme a la norma ISO 22158, lo que garantiza pulsos compensados y fiables.
🔹 Instalación y compatibilidad:
Este módulo está diseñado para ser retro‑montado en contadores ZENNER con disco modulador sin necesidad de romper sellos, lo que facilita su instalación en equipos existentes. Está indicado para contadores de gran diámetro como WPHD DN 400 y DN 500 y otros modelos similares que acepten módulos EDC.
