BOMBA FC30-2B 400/690V 7,50HP IE2 SAER

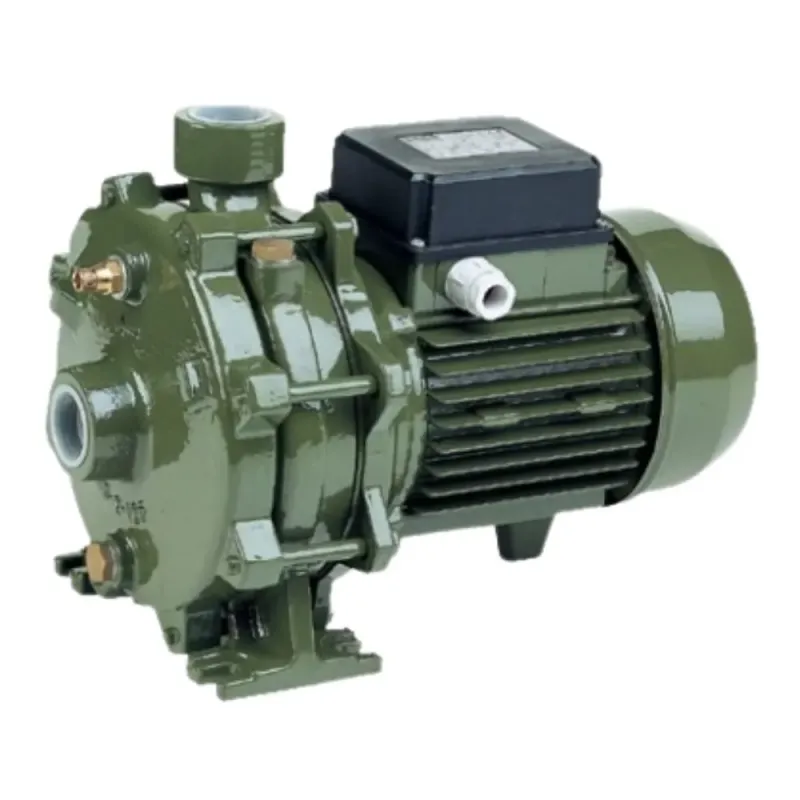

Bomba centrífuga SAER FC30-2B

Electrobomba trifásica de alto rendimiento diseñada para la circulación y trasiego de agua en instalaciones de climatización, calefacción, riego y sistemas hidráulicos exigentes. Con potencia de 7,50 HP y alimentación 400/690 V, este modelo ofrece un funcionamiento potente, estable y continuo incluso bajo cargas altas.

Fabricada con componentes de alta calidad y una construcción robusta, la FC30-2B es ideal para aplicaciones industriales y domésticas donde se requieren caudales elevados y eficiencia operativa. Su diseño facilita la instalación en sistemas nuevos o existentes, con un mantenimiento sencillo y una durabilidad prolongada.

Características principales:

• Tipo: Bomba centrífuga
• Aplicación: Circulación y trasiego de agua en sistemas hidráulicos
• Potencia: 7,50 HP
• Alimentación: Trifásica 400/690 V
• Uso: Calefacción, climatización, riego e instalaciones hidráulicas exigentes
• Funcionamiento: Continuo, eficiente y robusto
• Marca: SAER

Se utiliza en instalaciones donde se requiere una circulación constante de agua con altas prestaciones, asegurando un rendimiento óptimo y una larga vida útil del sistema de bombeo.

PRINCIPIOS DE FUNCIONAMIENTO

• Esta serie de electrobombas cenlrífugas es con dos impulsores
• contrarios, los cuales funcionando en serie en el mismo eje motor
• permiten el perfecto equilibrado de los empujes hidráulicos axiales, evitando sobrecargas en los cojinetes del motor.
• El primer impulsor es insertado directamente en el cuerpo de
• aspiración, el segundo impulsor contrario respecto al primero es
• insertado en el cuerpo de descarga. La configuración hidrodinámica de los impulsores, con pédidas hidráulicas mínimas, envía
• energía cinética al líquido bombeado a través de los álabes en el
• interior del conducto impulsor. Este líquido se encanala en el espiral del cuerpo de aspiración, el cual transforma la energía cinética en energía de presión. Por tanto el líquido se encanala a traves de un conducto a la embocadura del segundo impulsor,
• aumentando su energía cinética; saliendo del segundo impulsor
• el líquido se encanala en el espiral del cuerpo de descarga, el cual
• transforma la energía cinética en energía de presíon.

APLICACIONES

• Estas electrobombas se utilizan en sistemas domésticos, distribución automática del agua con calderines hidroneumáticos
• pequeños o medianos, para riego, aumento de presion en redes
• de tuberías y circuitos de refrigeración. Además funcionan solo
• con liquidos limpios y químicamente no agresivos.

CARACTERISTICAS DE CONSTRUCCION

• Cuerpo de aspiración, cuerpo de descarga y soporte motor en fundición gris.
• Impulsor en latón estampado. Eje rotor en acero.
• Cierre mecánico en carbón/cerámica .
• Motor eléctrico de construcción cerrada con ventilación exterior.
• Rotor montado sobre rodamientos de bolas prelubricados. Bajo
• demanda se suministra la electrobomba con una protección termoamperimétrica incorporada, mientras el condensador se
• suministra siempre insertado en la ejecución monofásica.
• Protección del motor: IP 44, bajo demanda IP 55
• Aislamiento: clase F
• Tensíon estandar: monofásica 230V - 50 Hz
• trifásica 230V/400V- 50 Hz hasta < 4kW
• trifásica 400V/690V- 50Hz para potencias > 4kW
• Bajo demanda se suministran ejecuciones especiales.

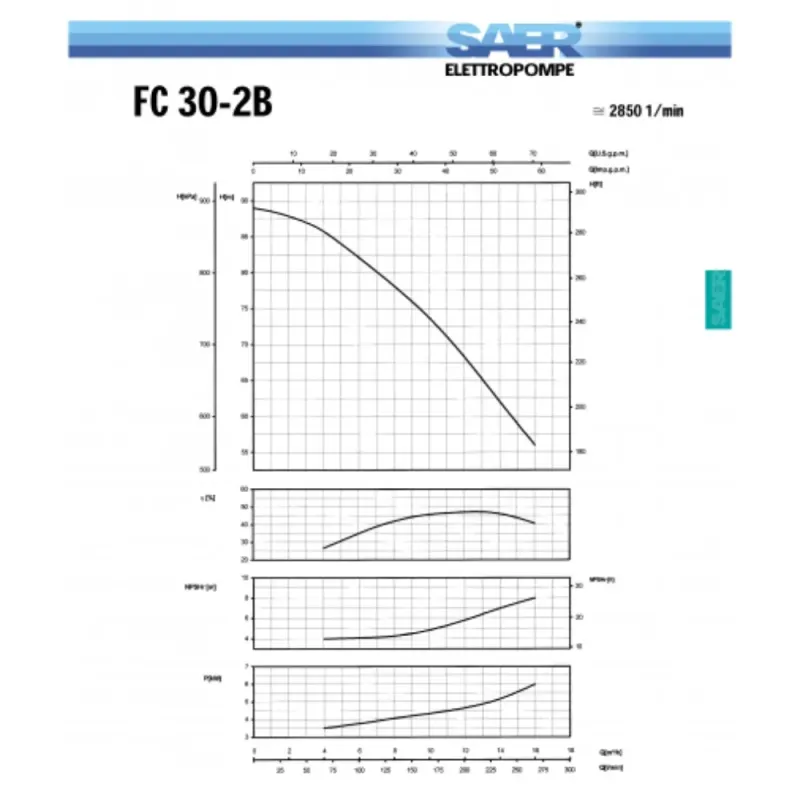

LIMITES DE EMPLEO

• Caudal hasta 18 m3/h
• Altura hasta 96 m
• Temperatura del líquido bombeado: de -15°C a +70°C
• Presión máxima de funcionamiento: 10 bar
• Temperatura ambiente máxima: +40° C (para valor superior
• consultar verificación).
• Las caracteristícas de funcionamiento indicadas en catálogo se refieren a un uso continuo y en agua limpia (peso
• especifico = 1000 Kg/m3).
• Aspiración manométrica hasta máximo 8 m con válvula de pie, para
• aspiración superior a los 5 m se aconseja la instalación de un tubo de
• aspiración de diametro interior mayor de la conexión de aspiración.
• Para las tolerancias de las caracteristicas hidráulicas valen las
• normas UNI/ISO 2548 - clase C - párrafo B, mientras para las
• caracteristícas electricas valen las normas CEI.

INSTALACION

• Las electrobombas serie FC pueden montarse con el eje
• motor en posición horizontal o vertical.
• En el caso de instalación en posición vertical, el motor siempre
• serà situado en la parte superior.
