BOMBA AGUA FC25-2B 230/400Vca III 3HP IE2 SAER

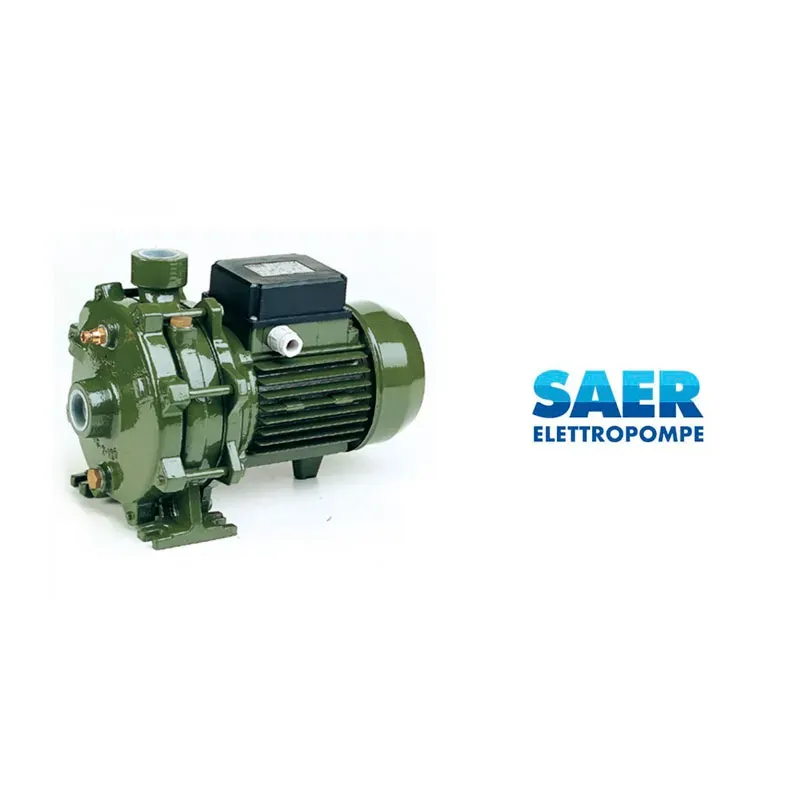

Bomba centrífuga SAER FC25-2B

Electrobomba trifásica diseñada para la circulación y trasiego de agua en instalaciones de climatización, calefacción, riego e hidráulicas en general. Equipado con motor 230/400 V y potencia de 3 HP, este modelo ofrece un rendimiento robusto, estable y fiable incluso bajo trabajo continuo y condiciones exigentes.

Fabricada con materiales de alta calidad y precisión industrial, la FC25-2B garantiza una larga vida útil y un funcionamiento eficiente. Su diseño permite una instalación sencilla y una integración flexible en circuitos nuevos o existentes, reduciendo tiempos de montaje y mantenimiento.

Características principales:

• Tipo: Bomba centrífuga
• Aplicación: Circulación y trasiego de agua en sistemas hidráulicos
• Potencia: 3 HP
• Alimentación: Trifásica 230/400 V
• Uso: Calefacción, climatización, riego e instalaciones hidráulicas
• Funcionamiento: Continuo y eficiente
• Marca: SAER

Se utiliza en instalaciones donde se requiere una circulación constante de agua con demandas de caudal y presión superiores, garantizando un rendimiento óptimo y una operatividad confiable.

PRINCIPIOS DE FUNCIONAMIENTO

• Esta serie de electrobombas cenlrífugas es con dos impulsores
• contrarios, los cuales funcionando en serie en el mismo eje motor
• permiten el perfecto equilibrado de los empujes hidráulicos axiales, evitando sobrecargas en los cojinetes del motor.
• El primer impulsor es insertado directamente en el cuerpo de
• aspiración, el segundo impulsor contrario respecto al primero es
• insertado en el cuerpo de descarga. La configuración hidrodinámica de los impulsores, con pédidas hidráulicas mínimas, envía
• energía cinética al líquido bombeado a través de los álabes en el
• interior del conducto impulsor. Este líquido se encanala en el espiral del cuerpo de aspiración, el cual transforma la energía cinética en energía de presión. Por tanto el líquido se encanala a traves de un conducto a la embocadura del segundo impulsor,
• aumentando su energía cinética; saliendo del segundo impulsor
• el líquido se encanala en el espiral del cuerpo de descarga, el cual
• transforma la energía cinética en energía de presíon.

APLICACIONES

• Estas electrobombas se utilizan en sistemas domésticos, distribución automática del agua con calderines hidroneumáticos
• pequeños o medianos, para riego, aumento de presion en redes
• de tuberías y circuitos de refrigeración. Además funcionan solo
• con liquidos limpios y químicamente no agresivos.

CARACTERISTICAS DE CONSTRUCCION

• Cuerpo de aspiración, cuerpo de descarga y soporte motor en fundición gris.
• Impulsor en latón estampado. Eje rotor en acero.
• Cierre mecánico en carbón/cerámica .
• Motor eléctrico de construcción cerrada con ventilación exterior.
• Rotor montado sobre rodamientos de bolas prelubricados. Bajo
• demanda se suministra la electrobomba con una protección termoamperimétrica incorporada, mientras el condensador se
• suministra siempre insertado en la ejecución monofásica.
• Protección del motor: IP 44, bajo demanda IP 55
• Aislamiento: clase F
• Tensíon estandar: monofásica 230V - 50 Hz
• trifásica 230V/400V- 50 Hz hasta < 4kW
• trifásica 400V/690V- 50Hz para potencias > 4kW
• Bajo demanda se suministran ejecuciones especiales.

LIMITES DE EMPLEO

• Caudal hasta 18 m3/h
• Altura hasta 96 m
• Temperatura del líquido bombeado: de -15°C a +70°C
• Presión máxima de funcionamiento: 10 bar
• Temperatura ambiente máxima: +40° C (para valor superior
• consultar verificación).
• Las caracteristícas de funcionamiento indicadas en catálogo se refieren a un uso continuo y en agua limpia (peso
• especifico = 1000 Kg/m3).
• Aspiración manométrica hasta máximo 8 m con válvula de pie, para
• aspiración superior a los 5 m se aconseja la instalación de un tubo de
• aspiración de diametro interior mayor de la conexión de aspiración.
• Para las tolerancias de las caracteristicas hidráulicas valen las
• normas UNI/ISO 2548 - clase C - párrafo B, mientras para las
• caracteristícas electricas valen las normas CEI.

INSTALACION

• Las electrobombas serie FC pueden montarse con el eje
• motor en posición horizontal o vertical.
• En el caso de instalación en posición vertical, el motor siempre
• serà situado en la parte superior.
