La batería está fabricada con tubo de polipropileno (PPR) apto para instalaciones de agua potable y cuenta con certificado AENOR de producto nº 001/003768.

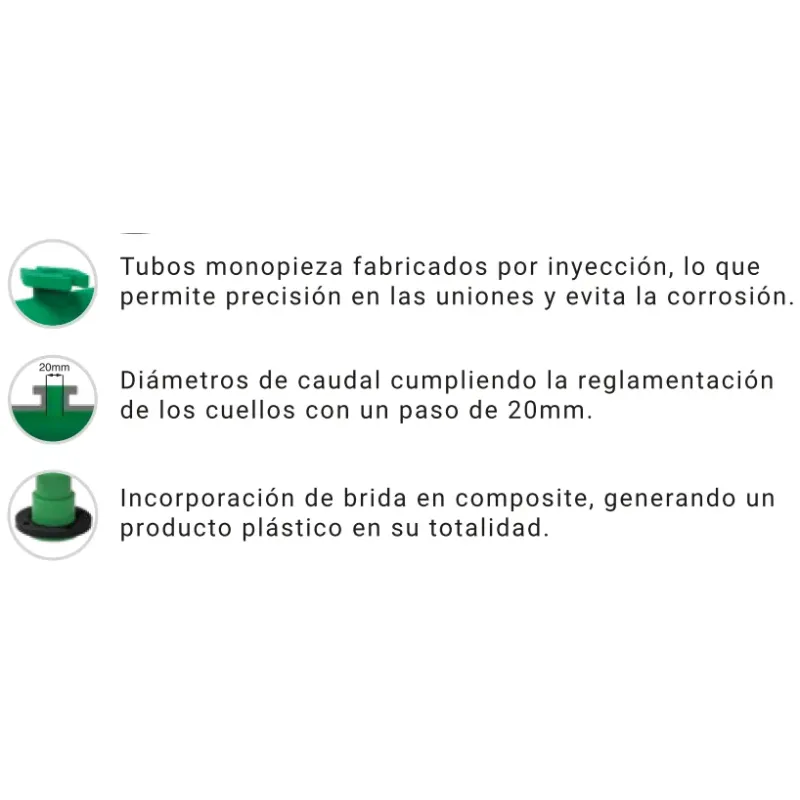

- Material y construcción: tubo monopieza de polipropileno con pletina plástica incorporada, sin soldaduras.
- Circuito: tubo de polipropileno conforme a las normas UNE-EN ISO 15874-1:2004 y UNE-EN ISO 15874-2:2004.
- Brida y contrabrida: fabricadas en acero F-111 según norma DIN 2573.
- Tornillería: conforme a EN 10204-1.1.
- Junta: fabricada en EPDM.

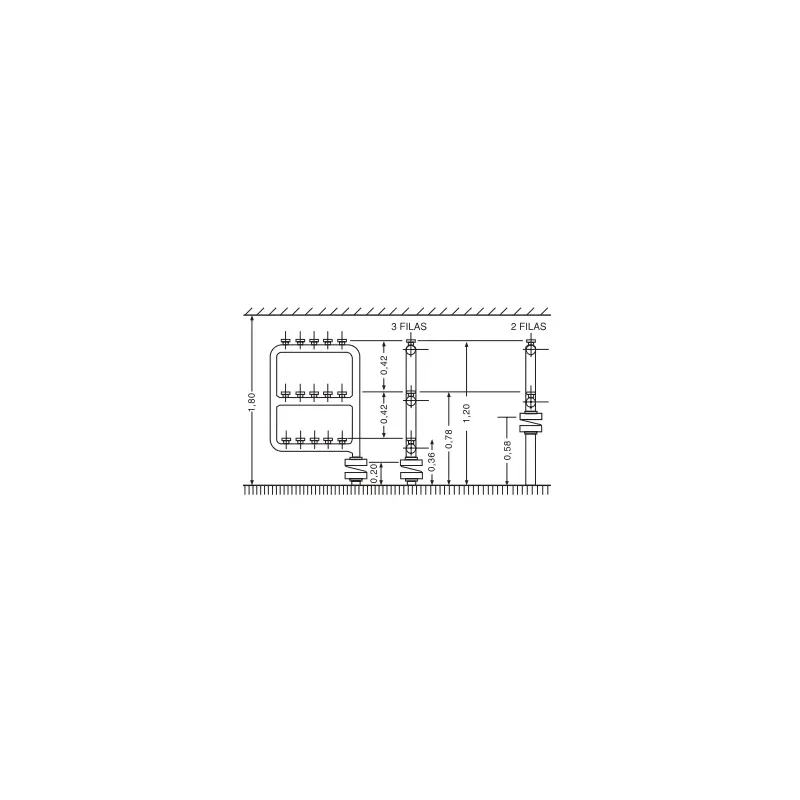

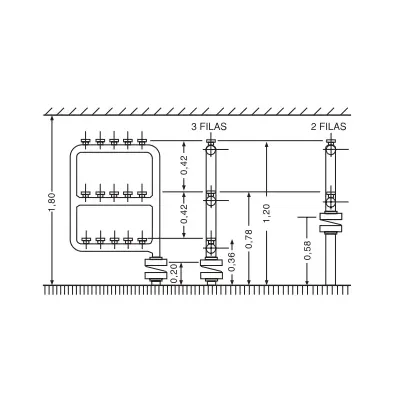

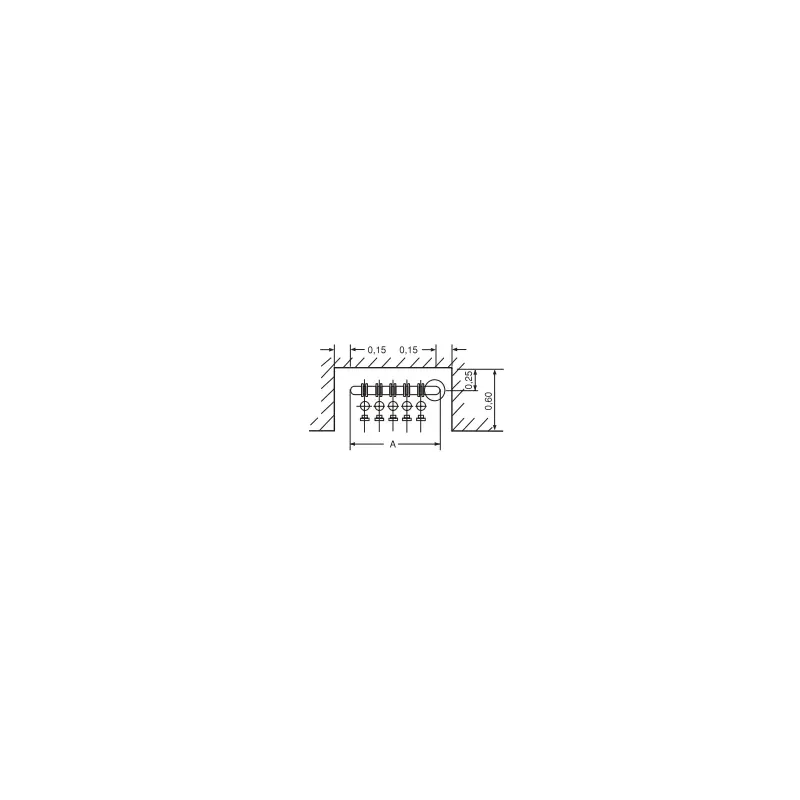

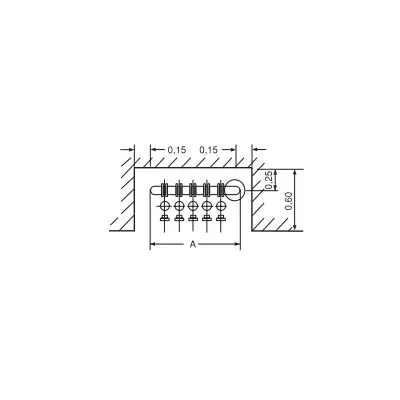

- Dimensiones: batería dimensionada según la norma UNE 19900-1:2005.
- Instalación: diseño ligero, de fácil manipulación y montaje.
- Resistencia mecánica: los tubos monopieza aportan una alta resistencia y ayudan a evitar roturas en los cuellos provocadas por golpes de ariete o impactos involuntarios, reduciendo el riesgo de inundación.
- Aislamiento térmico: la baja conductividad térmica disminuye notablemente las condensaciones superficiales.
- Suministro: cada batería se identifica de forma unitaria y se entrega con ganchos, contrabrida de conexión al tubo de alimentación, junta y tornillería.
ACCESORIOS ;
- Cuadro de clasificación Ref. 04CC
- Gancho batería PPR Ref. 04GB
- Brida ciega Ref. 04CIEGA
- Brida DIN 2573 Ref. 04DIN2573
- Brida barco Ref. 04BARCO
- Pipa ampliación Ref. 04PIPA
- Válvula de retención Ref . 04VRETB
- Flexo macho/hembra Ref. 05/FL
|

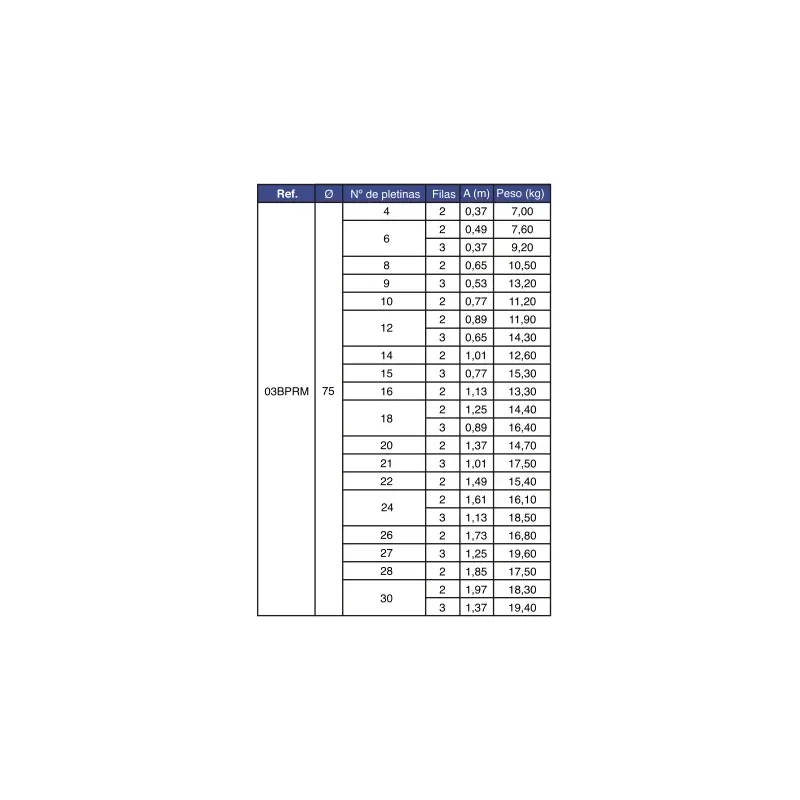

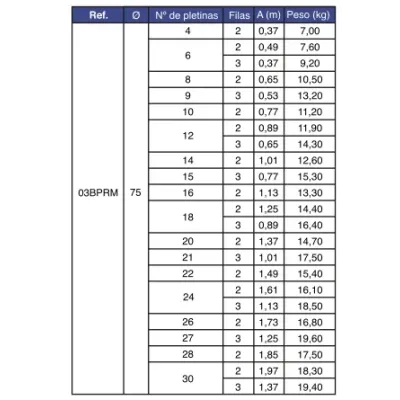

Ref. |
Ø |
Nº de pletinas |
Filas |
A (m) |
Peso (kg) |
|
03BPRM |
75 |
4 |
2 |
0,37 |
7,00 |
|
6 |
2 |
0,49 |
7,60 |
||
|
3 |
0,37 |
9,20 |
|||
|
8 |
2 |
0,65 |
10,50 |
||
|
9 |
3 |
0,53 |
13,20 |
||
|
10 |
2 |
0,77 |
11,20 |
||
|
12 |
2 |
0,89 |
11,90 |
||
|
3 |
0,65 |
14,30 |
|||
|
14 |
2 |
1,01 |
12,60 |
||
|
15 |
3 |
0,77 |
15,30 |
||
|
16 |
2 |
1,13 |
13,30 |
||
|
18 |
2 |
1,25 |
14,40 |
||
|
3 |
0,89 |
16,40 |
|||
|
20 |
2 |
1,37 |
14,70 |
||
|
21 |
3 |
1,01 |
17,50 |
||
|
22 |
2 |
1,49 |
15,40 |
||
|
24 |
2 |
1,61 |
16,10 |
||
|
3 |
1,13 |
18,50 |
|||
|
26 |
2 |
1,73 |
16,80 |
||
|
27 |
3 |
1,25 |
19,60 |
||
|
28 |
2 |
1,85 |
17,50 |
||
|
30 |
2 |
1,97 |
18,30 |
||
|
3 |
1,37 |
19,40 |
