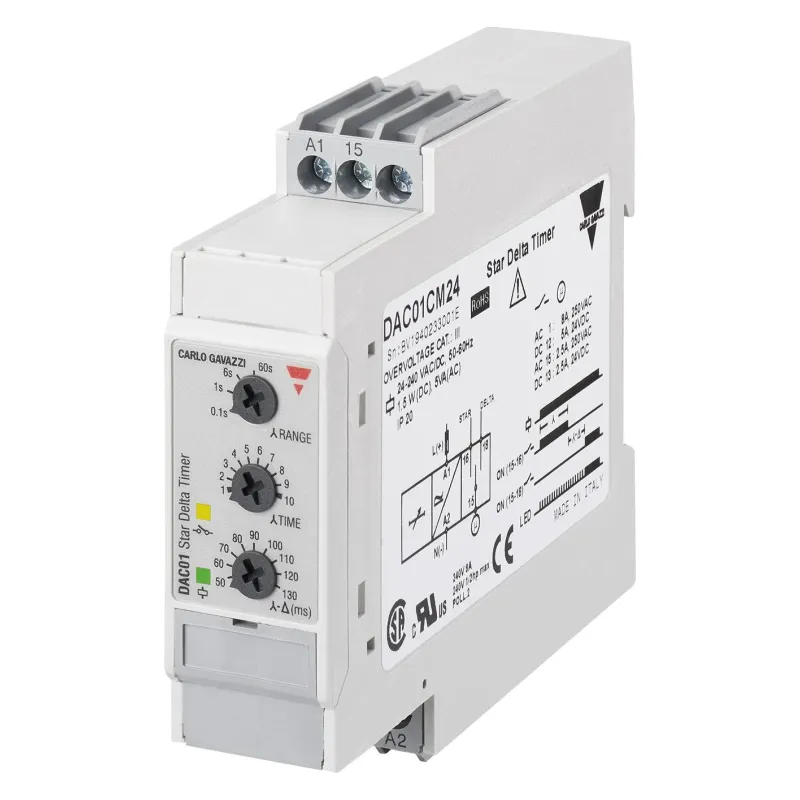

TEMPORIZADOR DAC01CM24 DIN22.5 V1R0 CARLO GAVAZZI

El temporizador DAC01CM24 de CARLO GAVAZZI es un relé temporizador para arranque estrella-triángulo diseñado para el control automático de motores eléctricos trifásicos. Permite gestionar el cambio entre modo estrella y modo triángulo, reduciendo la corriente de arranque del motor y protegiendo la instalación eléctrica.

Este temporizador ofrece dos rangos de temporización ajustables: el tiempo de funcionamiento en estrella (de 0,1 a 600 segundos) y el retardo entre estrella y triángulo (50 a 130 ms). El ajuste se realiza mediante mandos giratorios (knobs) situados en el frontal, lo que permite una regulación rápida y precisa.

El equipo incorpora relé de salida SPDT de 8 A con posición neutra central, indicador LED de alimentación y estado del relé, y está diseñado para montaje en carril DIN, cumpliendo la normativa DIN/EN 50022. Su carcasa compacta de 22,5 mm permite una instalación eficiente en cuadros eléctricos industriales.

🔹 Ventajas y funciones:

• Control automático de arranque estrella-triángulo para motores.
• Amplio rango de temporización en estrella (0,1 a 600 s).
• Retardo ajustable entre estrella y triángulo.
• Ajuste sencillo mediante mandos frontales.
• Indicadores LED para estado del relé y alimentación.

🔹 Seguridad y eficiencia:

• Reduce la corriente de arranque de motores eléctricos.
• Mejora la protección de la red eléctrica y del motor.
• Alta repetibilidad de temporización ≤ 0,2 %, garantizando precisión.

🔹 Materiales y durabilidad:

• Relé con contactos AgSnO₂ de alta durabilidad.
• Vida mecánica superior a 30 millones de operaciones.
• Diseño industrial robusto para funcionamiento continuo.

🔹 Normativa o certificaciones aplicables:

• Montaje según DIN/EN 50022 (carril DIN).
• Temporizadores según EN 61812-1.
• Compatibilidad electromagnética EN 61000-6-2 / EN 61000-6-3.
• Certificaciones UL, CSA y marcado CE.

🔹 Instalación y compatibilidad:

• Instalación en carril DIN en cuadros eléctricos.
• Compatible con sistemas de arranque estrella-triángulo de motores industriales.
• Alimentación universal 24 a 240 V AC/DC.

⚙️ Características detalladas

• Tipo: Temporizador estrella-triángulo
• Marca: CARLO GAVAZZI
• Modelo: DAC01CM24
• Referencia: DAC 01 C M24
• Alimentación: 24 a 240 V AC/DC
• Rango de tiempo (estrella):
  • 0,1 – 1 s
  • 1 – 10 s
  • 6 – 60 s
  • 60 – 600 s
• Retardo estrella-triángulo: 50 – 130 ms
• Precisión de ajuste: ≤ 5 %
• Repetibilidad: ≤ 0,2 %
• Salida: Relé SPDT con posición neutra central
• Capacidad de contacto:
  • 8 A a 250 VAC (AC1)
  • 5 A a 24 VDC (DC12)
• Carga inductiva: 2,5 A a 250 VAC
• Frecuencia de operación: < 7200 operaciones/h
• Vida mecánica: ≥ 30 millones de operaciones
• Vida eléctrica: ≥ 100.000 operaciones
• Indicadores:
  • LED verde: alimentación
  • LED amarillo: estado del relé (parpadeo durante temporización)
• Protección: IP20
• Temperatura de trabajo: -20 a 60 °C
• Dimensiones: 22,5 × 80 × 99,5 mm
• Peso: aprox. 110 g
• Instalación: Carril DIN
