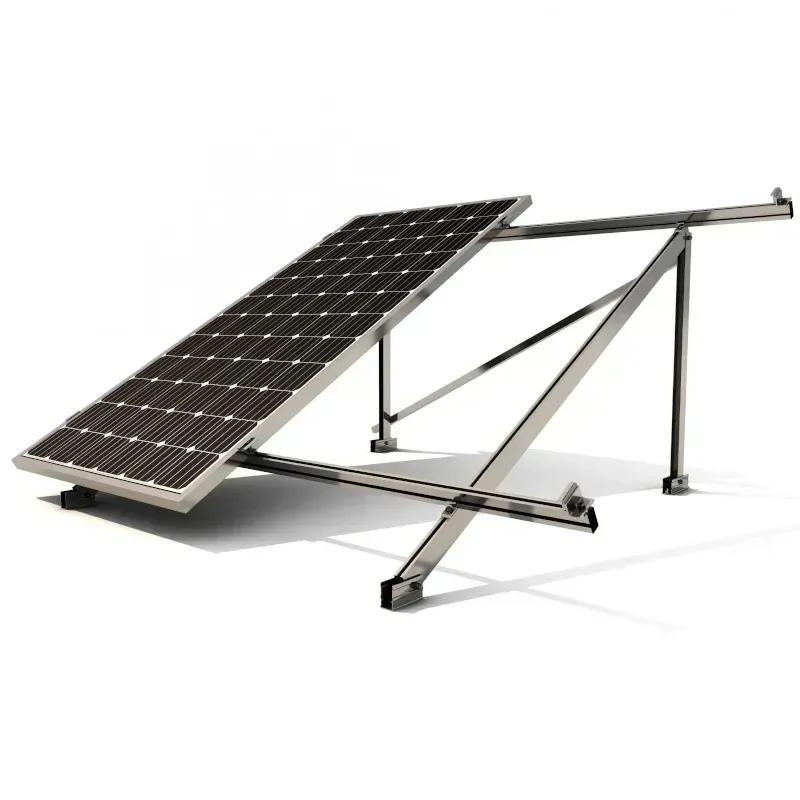

El soporte inclinado abierto Sunfer 09V4 30° es un kit de estructura diseñado para la instalación de paneles solares en cubiertas planas o metálicas, permitiendo una colocación eficiente de los módulos fotovoltaicos en posición vertical con una inclinación de 30° para optimizar la captación solar.
Este sistema permite instalar hasta 4 módulos fotovoltaicos con dimensiones de hasta 2279 × 1150 mm y espesores entre 28 y 40 mm, siendo posible también utilizar módulos de mayor tamaño (hasta 2400 × 1350 mm) mediante sistemas adicionales. El diseño del soporte permite instalar entre 1 y 3 paneles por estructura, ofreciendo flexibilidad en la configuración del sistema.
Está fabricado con perfilería de aluminio EN AW 6005A-T6, material ligero y resistente a la corrosión, disponible en acabado crudo o anodizado. Las uniones utilizan tornillería de acero inoxidable A2-70, lo que garantiza una alta resistencia mecánica y durabilidad en instalaciones exteriores.
El sistema está pensado para anclaje sobre dados de hormigón, correas metálicas o subestructuras, facilitando su adaptación a distintos tipos de cubierta. Además, permite interconectar varios kits mediante sistemas de unión S16, ampliando fácilmente la instalación fotovoltaica.
⚙️ Características detalladas
Tipo: Soporte inclinado abierto para paneles solares
Marca: Sunfer
Modelo: 09V4 30°
Material: Aluminio EN AW 6005A-T6
Color / acabado: Aluminio (crudo o anodizado)
Tornillería: Acero inoxidable A2-70
Disposición del panel: Vertical
Inclinación: 30°
Número máximo de paneles: Hasta 4 módulos
Compatibilidad de paneles:
Hasta 2279 × 1150 mm
Posibilidad hasta 2400 × 1350 mm con sistemas PS
Espesor de panel compatible: 28 – 40 mm
Configuración de instalación: 1 a 3 paneles por estructura
Instalación: Cubierta plana o metálica
Tipo de anclaje: Dados de hormigón, correas metálicas o subestructuras
Ampliación del sistema: Compatible con uniones S16 para integrar varios kits
Peso neto: 18,10 kg
Peso bruto: 18,10 kg
