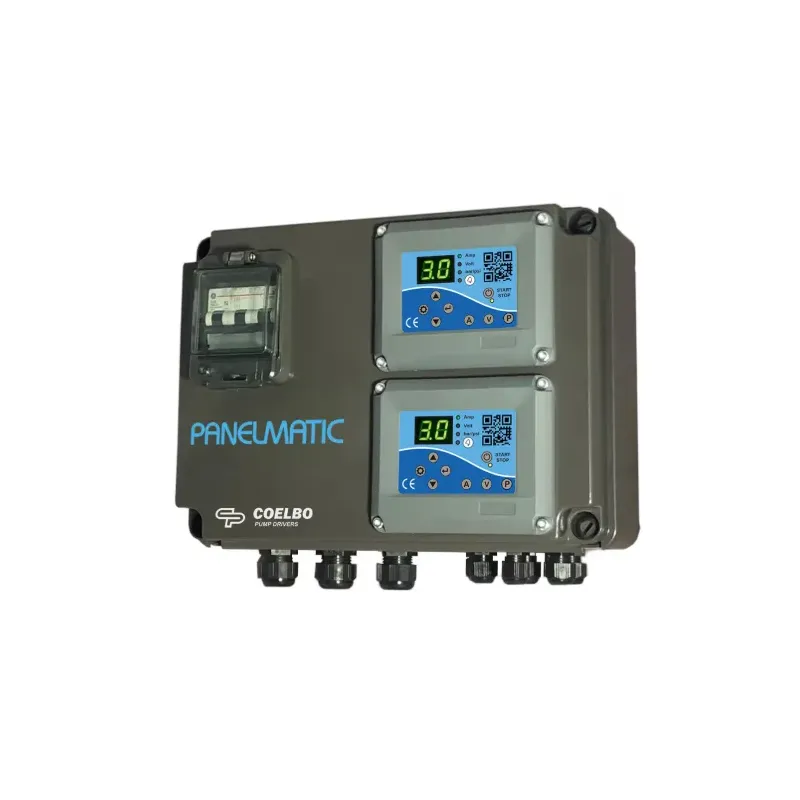

CUADRO MANIOBRA BOMBAS PANELMATIC COELBO

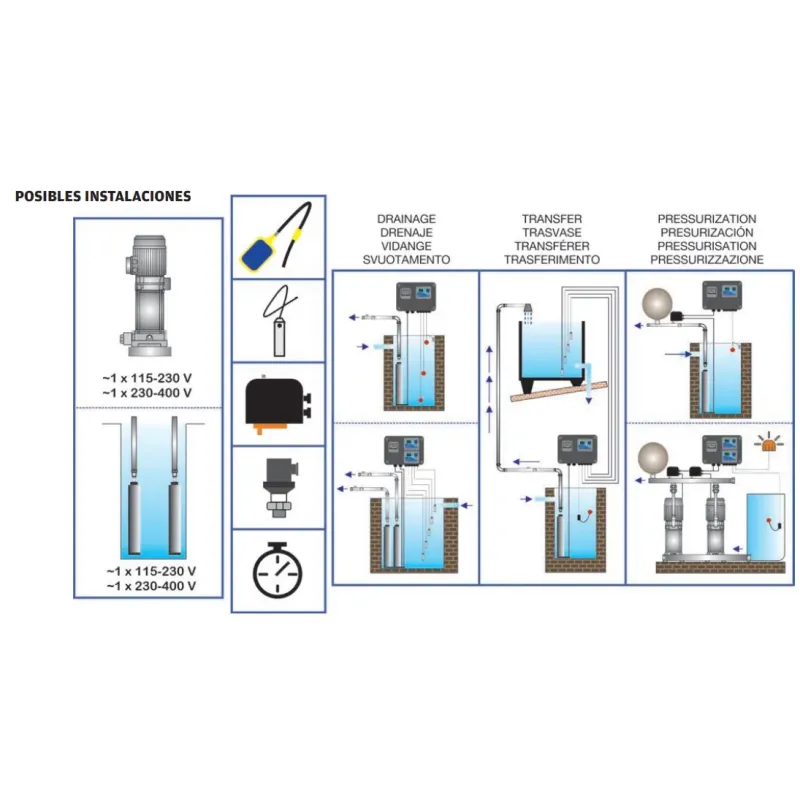

para el control y protección de una bomba de agua en instalaciones de drenaje, trasvase o presurización.
Modelo: UNO T
Serie: Panelmatic
Referencia: 206003
Nº de bombas: 2
Tensión alimentación cuadro: 3x 230-400V
Frecuencia: 50/60 Hz
Max. intensidad por fase: 10 Amp.
Protección: IP65
Temperatura ambiente máxima: 50ºC
Entradas elementos control: 4
Modelos para una (Easy/Uno) o 2 bombas (Duo), con alimentación monofásica (M) o trifásica (T).
Los modelos Easy disponen de dos entradas para elementos de control con contactos (presostato o boya de nivel).
Los modelos Uno y Duo disponen de 4 entradas para elementos de control, una entrada adicional para transductor de presión (4-20 mA) y una salida de relé para monitorizar alarmas.
La lógica de los contactos (nc/no) puede ser invertida desde el menú de configuración.
5 Modos de operación que cubren todas las aplicaciones posibles: secuencial, cascada, transductor, temporizado y transfer.
En los modelo Duo puede seleccionarse la modalidad de cascada con alternancia o alternancia pura, siendo configurable el tiempo de alternancia.
Panel de control amigable con pantalla de 3 dígitos mostrando los parámetros de funcionamiento, indicadores led y pulsadores.
Protección mediante lectura instantánea de máxima potencia consumida – sobrecorrient e– y mínima – funcionamiento en seco.
Medición instantánea de voltaje con protección de voltajes máximo y mínimo.
Alarma de frecuencia excesiva de ciclos para las aplicaciones de presurización.
Sistema de rearme automático después de cualquier alarma.
Registro de control operacional. Información en pantalla de: horas de trabajo, contador de arranques, contador de conexiones a la red eléctrica.
Registro de alarmas. Información en pantalla del número y tipo de alarmas generadas en el dispositivo desde su puesta en marcha.
Interruptor magnetotérmico integrado.
Ubicación reservada para el alojamiento de los condensadores de las bombas monofásicas.
Grado de protección IP65
